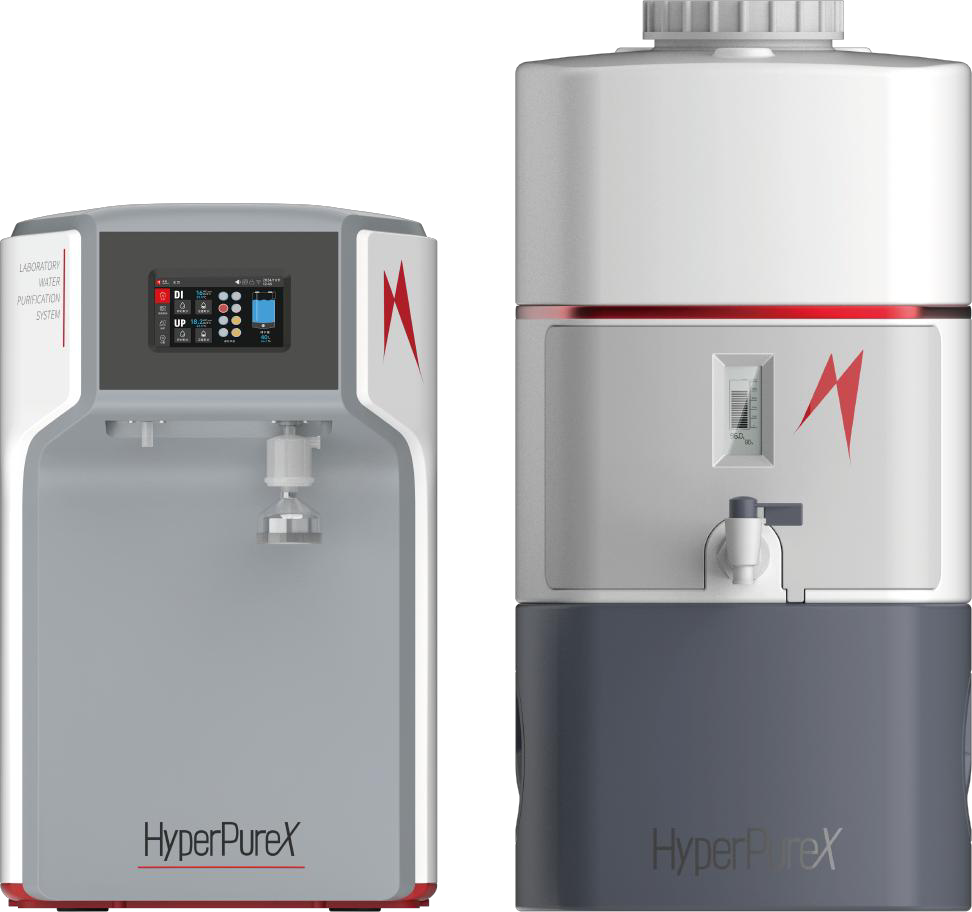

インテリジェント一体型純水／超純水システムRM-Eシリーズ（RM-EU／ED／EUS／EDS／EUE／EDE／ERS）

製品概要

革新的なデザインによりテクノロジーの美学を体現し、独自に開発したインテリジェントなヒューマン・マシン・インターフェース（HMI）制御システムと、5インチ IPS 高精細カラーLCD静電容量式タッチパネルを採用しています。IoT（モノのインターネット）およびクラウドプラットフォーム機能を統合し、新構造の特許技術を内蔵した精製カラム、専門的な二段式RO（逆浸透）システム、先進的なEDI連続電流脱イオンモジュール、大容量DIイオン交換精製ユニットを搭載することで、厳格かつ高度な実験室用水ニーズに対応します。

システムの製水量は 10～60 L／時。
超純水（18.2 MΩ・cm）、高純水（>17.5 MΩ・cm）、および純水を同時に製造可能です。生成される純水の水質は、ASTM D1193-06、GB/T 11446.1-2013、GB/T 33087-2016、GB/T 6682-2008、CP、EP、USP、JP、CAP、CLSI などの各規格に完全に適合、またはそれを上回る水質基準を満たしています。

1.　製品用途紹介

1.1 HPLC、UPLC、LC-MS
1.2 ICP-MS、ICP-AES、AAS、GC-MS
1.3 MALDI-TOF-MS、IC、TOC 分析
1.4 電気化学測定、分光光度測定
1.5 微生物培地および試薬調製
1.6 細胞培養、PCR、IVF
1.7 タンパク質精製、電気泳動、生化学
1.8 プロテオミクス、ゲノミクス、免疫分析
1.9 高圧蒸気滅菌器、洗瓶機、環境試験槽、水浴装置などの実験室機器用給水

2.　動作原理

3.　製品特長

3.1 新開発のインテリジェント・ヒューマンマシンインターフェース制御システム

全面刷新された5インチIPS高解像度LCDカラー静電容量式タッチパネルを採用し、解像度は800×480。中国語・英語の2言語表示インターフェースを自由に切り替え可能 で、スマートフォンのような直感的なタッチ操作体験を実現します。新デザインの UI インターフェース は、よりシンプルかつ分かりやすく、ユーザーフレンドリーな操作性を提供。システムの運転状態、各種パラメータおよび重要指標を 一目で把握 でき、全体の状況を直感的に確認できます。

3.2 トレーサビリティを確保した包括的データ管理

最大 3年間 にわたり、取水履歴、アラーム履歴、消耗品交換記録などの運転データを保存可能。クラウドプラットフォームを通じて、製品の ライフサイクル全体にわたるデータ保存 を実現し、ペーパーレスのデータ管理により、お客様のデータトレーサビリティ要件に対応します。USB ポートによるデータ書き出しおよび クラウドプラットフォームからのデータダウンロード に対応。Excel 形式 のデータレポートを出力でき、データの 完全な遡及性（トレーサビリティ）を確保します。取水レポート機能を搭載し、各取水ごとの水質および取水量を記録。関連する 規制・法令要件に適合 しており、各種認証取得をより円滑にします。

3.3 包括的な水質モニタリングおよびアラーム機能

3系統の水質モニタリングおよび規格超過アラーム（RO 水、DI 水、UP 超純水）を搭載。電極定数 0.01 cm⁻¹、温度分解能 0.1℃ により、温度補正後の 電気伝導率／比抵抗 と 水温 を同時に表示します。2系統（DI 水、UP 超純水）の定量取水機能 を装備。RO 膜脱塩率のリアルタイム表示機能 を搭載。原水圧力センサー（オプション） により、給水圧をリアルタイムで監視・表示でき、原水状態を即座に把握可能です。純水タンク液位センサー（オプション） を装備すると、メイン画面の動的アイコンにて、タンク内の 液位、貯蔵量（L）、貯蔵率（％） をリアルタイム表示。貯蔵状況を一目で確認できます。独立モジュール型 TOC 測定器（オプション） を追加可能。生成水中の TOC 含有量をリアルタイムで監視・校正 でき、USP＜643＞規格 に適合します。

3.4 充実した消耗品管理機能

 水質・使用時間・処理水量を総合的に判断する 消耗品寿命管理機能（PP／PC／RO／EDI／UP／TF［1］）を搭載し、消耗品コストの低減に貢献します。メイン画面では、動的アイコン によりフィルター残存寿命を表示。青（正常）・黄（予警）・赤（アラーム） の 3 段階表示 による段階的アラート機能で、すべてのフィルター状態を一目で把握できます。フィルターアイコンをタップすることで、各フィルターの残存寿命を詳細表示 でき、交換時期を適切に管理可能です。純正消耗品シリアル番号認証機能 を搭載。暗号化された長桁のシリアルコードにより、消耗品の誤装着・誤交換を防止します。

3.5 革新的な IoT（モノのインターネット）およびクラウドプラットフォーム技術

Wi-Fi または 4G 回線 によるネットワーク接続に対応し、遠隔でのデータ収集・監視・管理を実現します。PC、WAP、WeChat からクラウドプラットフォームへアクセスでき、装置の各種情報をリアルタイムで確認可能です。アラーム情報を即時通知 することで、迅速かつ的確なカスタマーサポート対応を可能にします。ビッグデータに基づく運転状態解析 により、故障の予兆検知および原因特定の精度を向上させます。ワークオーダー管理システム により、効率的で信頼性の高いアフターサービス体制を提供します。LIMS（実験室情報管理システム） や BMS（ビル管理システム） との連携が可能で、装置の情報化を推進。これにより、実験室の情報管理を より効率的かつ包括的、標準化された運用 へと導きます。

3.6 多様で柔軟な取水方式

本体には DI 水および UP 超純水の 2 つの標準取水口を装備。通常取水 と 定量取水 の 2 方式を並行して使用でき、より効率的で利便性の高い取水を実現します。空気遮断型の純水加圧タンク を標準装備し、RO 水を貯蔵可能。大量取水が必要な場合にも安定して対応できます。プロフェッショナルグレードの PE 純水タンク（オプション） を追加することで、第 3 の取水口 を設けることができ、取水効率がさらに向上します。最大 5 本までの取水アーム（オプション） に対応。通常取水・定量取水・即時取水 の 3 方式を使い分けることで、用途に応じた柔軟な取水が可能です。

3.7 専門的な超純水循環・消毒機能

運転間隔を設定可能な超純水循環システム を搭載。システム内の細菌汚染レベルを低く維持しつつ、消費電力の低減を実現します。消毒残り時間を表示可能な超純水全配管薬剤消毒機能 を装備。専用の （骇思特）独自消毒モジュール を装着するだけで、システム内の 超純水全配管に対する効果的な殺菌が可能です。

3.8 直感的に把握できる水槽（タンク）貯蔵状態

高精度の圧力センサー による液位測定を採用。メイン画面の動的アイコン にて、水槽内の 液面レベル、貯蔵量（L）、貯蔵率（％） をリアルタイム表示し、貯蔵状況を 一目で直感的に確認できます。

3.9 万全な安全保護機能

本体は DC24V を主電源とし、全体に 弱電部品 を採用。関連する安全規格に適合した設計です。2 段階の権限管理 を採用し、管理者ユーザーと一般ユーザーの権限を明確に分離しています。断水・低水圧、水槽満水、システム高圧 に対するアラームおよび保護機能を搭載。原水、RO 水、DI 水、超純水 の水質規格超過アラーム、ならびに 消耗品寿命終了アラーム を備えています。アラーム情報は 本体およびクラウドプラットフォームの双方に保存 され、データセキュリティ要件に対応します。タイマー電源オフ機能 および 待機・スリープ機能 により、無人運転時でも高い安全性を確保します。外付け漏水検知アラーム装置（オプション） に対応し、漏水リスクを低減することで、さらなる安全対策を提供します。

3.10 高性能 12 インチ前処理カラム

ろ過精度 5 μm のディーププリーツ構造 PP 精製カラム を採用し、水中の微粒子を高効率で除去します。ろ過精度 5 μm、触媒担持型の高性能活性炭繊維 PC 精製カラム を搭載。有機物および残留塩素を高効率で吸着し、炭粉の流出を効果的に防止 します。プリーツフィルター＋活性炭繊維フィルター の組み合わせにより、処理能力を大幅に向上させ、フィルター交換周期の延長 と 運転コストの低減 を実現します。

3.11 安定性と信頼性に優れたROシステム

米国ダウ（DOW）社製 RO 膜エレメント を採用し、長寿命・高い安定性・高脱塩率を高次元で両立しています。RO 膜自動フラッシング機能 を搭載。フラッシングの 実行間隔および継続時間を設定可能 で、スケール付着を効果的に防止し、膜の寿命を延長します。一体封止型の使い捨て RO 膜モジュール を採用し、設置および保守作業を大幅に簡素化します。RO 水不適合時の自動排水機能 により、後段の精製ユニットへ供給される水質を確実に保証します。

3.12 高効率な精製カラム

特許技術を採用した精製カラム構造 により、全下向流方式 を実現。樹脂の層分離を効果的に防止し、安定したカラム性能を維持します。精製カラム 1 本あたりの 樹脂充填量は1.36L、2本合計で2.72 Lを確保。より高い イオン交換容量 を実現し、使用コストの大幅な低減に貢献します。輸入混床樹脂 および 高純度カラム材質 を採用し、生成水の 比抵抗値 18.2 MΩ・cm を確実に達成するとともに、TOC の溶出を低減 します。

3.13 特殊設計の EDI モジュール

軟化剤の添加、化学再生、DI カラムの交換を不要 としながら、25℃において 10 MΩ・cm 以上（通常は最大 15 MΩ・cm）、TOC ≤30 ppb のⅡ級純水を安定的に生成します。これにより、下流側精製ユニットの寿命を延長 するとともに、保守・運用コストの低減 を実現します。

3.14 無菌終端フィルター

（0.45＋0.2）μm の二層PESフィルターメンブレン を採用し、微生物を確実に捕捉。粒子および細菌を効果的に除去し、重要な用途に求められる水質要件 を満たします。

3.15 多様な通信インターフェース

USB ポート：運転データの書き出しやシステムバージョンのアップグレードが可能です。Wi-Fi または RJ45 インターフェース：IoT およびクラウドプラットフォームとの接続を実現します。HiDis 取水アーム用インターフェース：取水アームへの電源供給および本体とのデータ通信に対応（オプション）。L-Tank 純水タンク用インターフェース：水槽の液位信号を本体と同期させて表示（オプション）。FS フットスイッチ用インターフェース：取水操作を容易にし、さまざまな純水使用シーンに対応（オプション）。

3.16 革新的な精製カラム筐体設計

特許取得の 3 チャンバー構造 により、PP／AC／RO／DI 各種精製カラムの一体封装に対応し、高い互換性と仕様の一貫性を確保します。特許のクランプ固定機構 を採用し、精製カラムの取り付けおよび交換作業を、より容易かつ高効率に行えます。特許のポカヨケ（誤組付け防止）設計 により、異なる種類のカラムの誤装着を効果的に防止します。1 本あたり 1.36 L を充填可能な 12 インチカラム により、より大きな処理能力と優れたろ過性能を実現します。長桁シリアル番号による認証機構 を搭載し、消耗品の真贋判別および使用・交換履歴の記録を可能とすることで、システムの安全性を確保します。

3.17 高品位なフルインジェクション成形筐体

業界の新たなトレンドとなる製品工法を採用し、一目で心を惹きつけるユーザー体験 を提供します。交錯する幾何学的な曲面と簡潔なラインによって、豊かな立体感と先進的なテクノロジー感を表現。優れた発想に基づく テクノロジー美学を体現し、使いやすさと美しさを兼ね備えたデザイン を実現しています。

3.18 プロフェッショナルグレード PE 純水タンク

HDPE（高密度ポリエチレン）材料 を採用した 二重構造タンク。外層には UV 耐性添加剤 を配合し、藻類の発生を防止するとともに耐久性を向上。内層には 高純度 PE 原料 を使用することで、材料由来の溶出を抑制し、水質の安全性を確保します。円錐形タンク底部に排水バルブ を装備し、貯留水を完全に排出可能。タンク内部を隅々まで洗浄できます。底部給水方式 を採用し、CO₂ の吸収を低減 します。大型シールキャップ を採用し、外気の侵入を防止すると同時に、手作業による清掃も容易です。複合型エアフィルターを標準装備。特殊充填材および微孔フィルターメンブレンにより、CO₂ や有機物の吸着、細菌・微粒子の除去 を行います。タンクには 独立した圧力センサー を搭載。さらに 独立液位制御モジュールおよび LCD 表示パネル（オプション） を追加することで、動的アイコン表示 により、タンク液位、貯蔵量（L）、貯蔵率（％）をリアルタイムで表示し、貯蔵状態を直感的に把握できます。タンク前面には、265 nm 無水銀 UV LED 紫外線殺菌灯（オプション） を装着可能で、高効率な殺菌を実現します。タンク内部には、265 nm 無水銀 UV LED 紫外線殺菌灯（浸漬型、オプション） を装着可能。殺菌効果に加え、タンク内での細菌増殖を効果的に抑制します。

3.19 多機能な HiDis 取水アーム（オプション）

カラー表示ディスプレイ を搭載し、取水時の 比抵抗値、水温、流量、単回取水量および累積取水量 をリアルタイムで監視します。通常取水・定量取水・即時取水の3つの取水モード を選択可能で、さまざまな取水ニーズに対応します。水平方向360° 回転 に対応し、任意の位置で固定可能。設置場所や取水方向に制約されることなく、柔軟な取水操作を実現します。本体との 純水循環連動が可能で、常に高い純水品質を維持します。0.2 μmの終端フィルター を標準装備し、無菌水の供給 が可能です。1 台の本体につき最大 5 本の HiDis 取水アーム を接続可能で、実験台全体の給水範囲を効率的にカバーします。

4.　技術仕様

5.　標準構成品・オプション

6.　付属品
