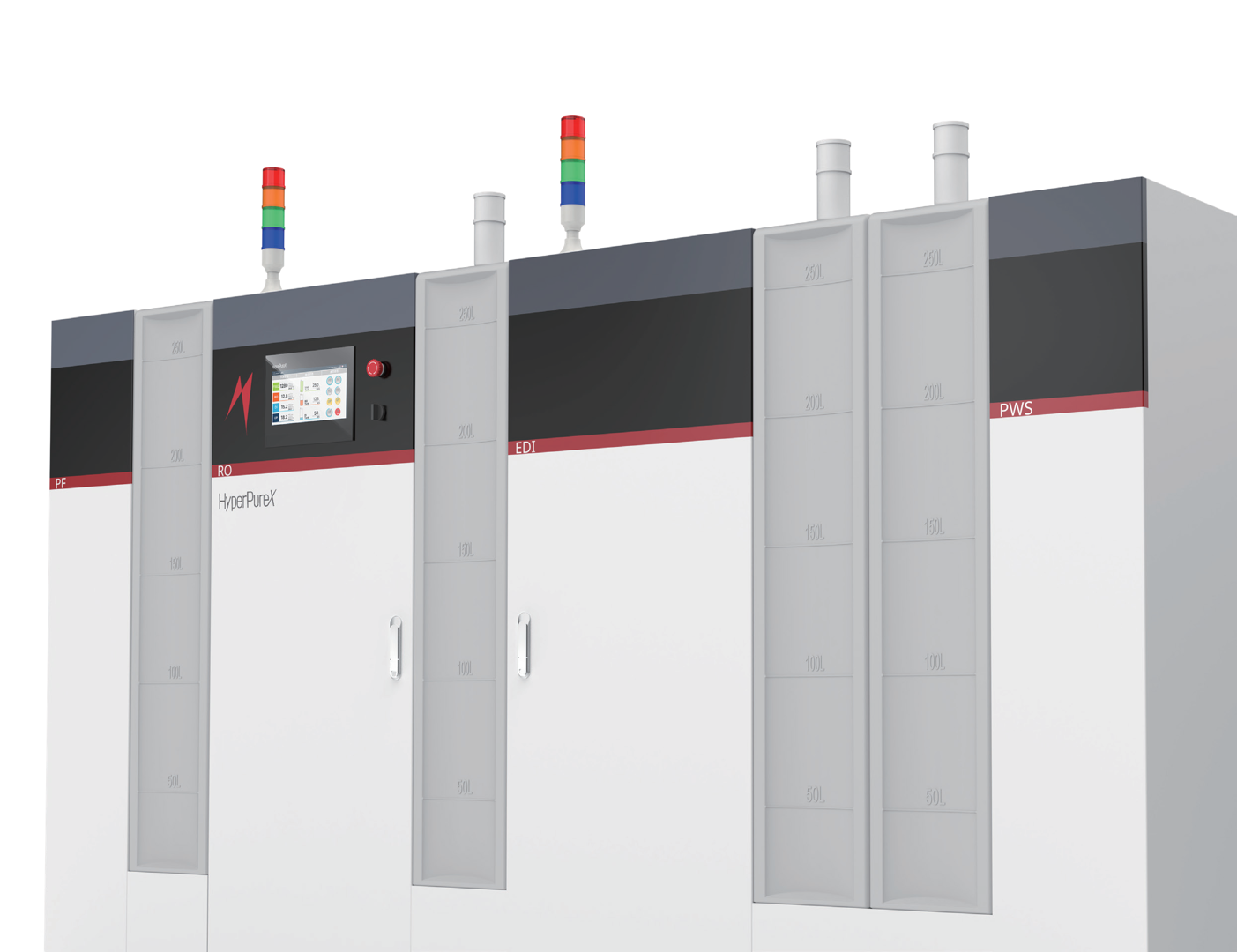

革新的デザインによりテクノロジー美学を体現し、先進的なモジュール化設計思想を採用することで、PF前処理、RO逆浸透主装置、EDIおよびHyper超純化、ならびにPWS貯蔵・分配の4つの独立モジュールを高度に一体化しています。専門設計された純水配管システムを通じて純水を供給し、研究棟全体または生産プロセスにおける用水ニーズに対応します。
FC中央純水システムは、10インチカラータッチスクリーンとPLC制御モジュールを統合し、IoT（モノのインターネット）およびクラウドプラットフォーム機能を備えた制御システムを採用しています。さらに、標準型／専門型前処理システム、産業用一段・二段ROシステム、先進的なEDI連続電流脱イオンモジュール、大容量DIイオン交換精製および後段超純化ユニットを組み合わせています。
システムの産水量は250L/時および500L/時に対応し、日産量は最大12,000Lに達します。抵抗率18.2MΩ·cmの超純水、15MΩ·cmを超える高純水、または導電率5μS/cm未満の純水［5］を製造可能であり、その水質はASTM D1193-06、GB/T 11446.1-2013、GB/T 33087-2016、GB/T 6682-2008、CP、EP、USP、JP、CAP、CLSIなどの各規格で定められた水質基準を完全に満たす、もしくはそれを上回ります。
1.1 中～大規模研究室における集中給水
1.2 大型生化学／免疫分析向け医療検査用水
1.3 実験動物用中央給水（飲水）システム
1.4 医薬品／バイオテクノロジー分野におけるパイロット生産用水
1.5 電子／集積回路分野におけるパイロット生産用水
1.6 その他、化学、冶金、化粧品などの中規模生産プロセス向け純水／超純水
中央給水システム概略図
RM-FCUE
RM-FCDE
RM-FCRS
RM- FCR
先進的なモジュール化設計により、継続的な高度化が求められる実験要求に対応
3.1 モジュール化された水精製システム
PF前処理モジュール、RO逆浸透モジュール、EDIおよびHyper超純化モジュール、ならびにPWS貯蔵・分配モジュールという4つの独立した特有モジュールで構成されており、水精製システムのすべての中核部品を高度に統合しています。各モジュールはそれぞれ単独のシステムとして独立運用が可能であると同時に、他の純水システムとも柔軟に適合・接続できます。
3.2 お客様とともに成長するパートナー
異なる純水モジュールの組み合わせ、同一純水モジュールの拡張（スタッキング）、ならびにプロセス最適化により、産水量の継続的な増強と水質の向上を実現します。システムの適用領域を段階的に拡張し、変化し成長し続ける純水ニーズに柔軟に対応します。
3.3 一体型デザイン
等幅・等高設計のキャビネットと水槽により、貴重な研究室スペースを有効活用すると同時に、一体型デザインならではのテクノロジー美学を演出し、使いやすさと美観を両立しています。すべてのモジュールには接続機構および配管インターフェースがあらかじめ設けられており、現場での迅速な接続・組み合わせが可能です。底部にはキャスター（双輪）を装備しており、装置の迅速な移動に対応します。
3.4 一体型純水タンク
容量250LのHDPE製で、二重構造タンクを採用しています。外層にはUV阻害剤を添加し、内部での藻類の発生を防止するとともに、タンクの耐久性を向上させています。内層には高純度PE原料を使用することで材料由来の溶出を抑え、水質の安全性を確保します。円錐形の底部には排水バルブを装備しており、タンク内の貯留水を完全に排出でき、徹底した洗浄が可能です。底部給水方式によりCO₂の吸収を低減します。標準装備の液位圧力センサーは±1％の精度でタンク液位を連続表示します。さらに、特殊充填材および微孔フィルター膜を内蔵した複合エアフィルターを標準搭載し、CO₂や有機物の吸着、細菌や粒子のろ過を行います。オプションとしてUV紫外線殺菌モジュールを追加でき、殺菌効果によりタンク内の細菌繁殖を抑制します。
| RM-FCUE250 / FCUE250PF | RM-FCUE500 / FCUE500PF | |
|---|---|---|
| 産水速度 | 250 L/hour | 500 L/hour |
| UP超純水産水品質 | ||
| 比抵抗値 (25℃) | 18.2 MΩ·cm | 18.2 MΩ·cm |
| 導電率 (25℃) | 0.055 μS/cm | 0.055 μS/cm |
| TOC | 10 ppb | 10 ppb |
| 微粒子 | <1 個/mL (>0.2μm) | <1 個/mL (>0.2μm) |
| 細菌 | <1 CFU/mL | <1 CFU/mL |
| 熱源（エンドトキシン） | <0.001 EU/mL (UF超濾モジュール装着時) | <0.001 EU/mL (UF超濾モジュール装着時) |
| RNase | 1 pg/mL (UF超濾モジュール装着時) | 1 pg/mL (UF超濾モジュール装着時) |
| DNase | 5 pg/mL (UF超濾モジュール装着時) | 5 pg/mL (UF超濾モジュール装着時) |
| 蛋白酶 | 0.15 μg/mL (UF超濾モジュール装着時) | 0.15 μg/mL (UF超濾モジュール装着時) |
| EDI純水産水品質 | ||
| 比抵抗値 (25℃) | >15 MΩ·cm | >15 MΩ·cm |
| 導電率 (25℃) | <0.067 μS/cm | <0.067 μS/cm |
| TOC | ≤30 ppb | ≤30 ppb |
| RO 2nd 逆浸透純水産水品質 | ||
| 比抵抗値 (25℃) | >0.2 MΩ·cm | >0.2 MΩ·cm |
| 導電率 (25℃) | <5 μS/cm | <5 μS/cm |
| 可溶性有機物除去率 | >99% (MW>300 Dalton) | >99% (MW>300 Dalton) |
| 微粒子及び細菌除去率 | >99% | >99% |
| 給水要件 | ||
| 水源 | 水道水 | 水道水 |
| 圧力 | 1-6 bar | 1-6 bar |
| 温度 | 5-40 ℃ | 5-40 ℃ |
| 導電率 | <2000 μS/cm | <2000 μS/cm |
| 総硬度 (CaCO3換算) | <300 ppm | <300 ppm |
| TOC | <2000 ppb | <2000 ppb |
| 遊離塩素 | <3 ppm | <3 ppm |
| pH | 4-10 | 4-10 |
| 溶存CO2 | <30 ppm | <30 ppm |
| 電源 | 380V, 50Hz | 380V, 50Hz |
| 消費電力 | 約5.5KW | 約6KW |
| 装置寸法 (長×幅×高) | 装置総寸法：2150×780×1700mm うち： PF前処理モジュール：595×780×1700mm RO 2nd 逆浸透本体モジュール：540×780×1700mm EDI & Hyper超純化モジュール：915×780×1700mm | 装置総寸法：2150×780×1700mm うち： PF前処理モジュール：595×780×1700mm RO 2nd 逆浸透本体モジュール：640×780×1700mm EDI & Hyper超純化モジュール：915×780×1700mm |
| 無負荷重量 | 約550kg | 約600kg |
| システム構成 | PF前処理モジュール1セット（250 L方形PE水槽1個含む） RO 2nd 逆浸透本体モジュール1セット EDI & Hyper超純化モジュール1セット（250 L方形PE水槽1個含む） | PF前処理モジュール1セット（250 L方形PE水槽1個含む） RO 2nd 逆浸透本体モジュール1セット EDI & Hyper超純化モジュール1セット（250 L方形PE水槽1個含む） |
| RM-FCDE250 / FCDE250PF | RM- FCDE500 / FCDE500PF | |
|---|---|---|
| 産水速度 | 250 L/hour | 500 L/hour |
| 分配速度 | 最大33 L/min | 最大33 L/min |
| EDI純水産水品質 | ||
| 比抵抗値 (25℃) | >15 MΩ·cm | >15 MΩ·cm |
| 導電率 (25℃) | <0.067 μS/cm | <0.067 μS/cm |
| TOC | ≤30 ppb | ≤30 ppb |
| 微粒子 | <1 個/mL (>0.2μm) (TF端末微濾コンポーネント装着時) | <1 個/mL (>0.2μm) (TF端末微濾コンポーネント装着時) |
| 細菌 | <1 CFU/mL (TF端末微濾コンポーネント装着時) | <1 CFU/mL (TF端末微濾コンポーネント装着時) |
| RO 2nd 逆浸透純水産水品質 | ||
| 比抵抗値 (25℃) | >0.2 MΩ·cm | >0.2 MΩ·cm |
| 導電率 (25℃) | <5 μS/cm | <5 μS/cm |
| 可溶性有機物除去率 | >99% (MW>300 Dalton) | >99% (MW>300 Dalton) |
| 微粒子及び細菌除去率 | >99% | >99% |
| 給水要件 | ||
| 水源 | 水道水 | 水道水 |
| 圧力 | 1-6 bar | 1-6 bar |
| 温度 | 5-40 ℃ | 5-40 ℃ |
| 導電率 | <2000 μS/cm | <2000 μS/cm |
| 総硬度 (CaCO3換算) | <300 ppm | <300 ppm |
| TOC | <2000 ppb | <2000 ppb |
| 遊離塩素 | <3 ppm | <3 ppm |
| pH | 4-10 | 4-10 |
| 溶存CO2 | <30 ppm | <30 ppm |
| 電源 | 380V, 50Hz | 380V, 50Hz |
| 消費電力 | 約6KW | 約6.5KW |
| 装置寸法 (長×幅×高) | 装置総寸法：3020×780×1700mm うち： PF前処理モジュール：595×780×1700mm RO 2nd 逆浸透本体モジュール：640×780×1700mm EDIモジュール：915×780×1700mm PWS貯蔵・分配モジュール：870×780×1700mm | 装置総寸法：3020×780×1700mm うち： PF前処理モジュール：595×780×1700mm RO 2nd 逆浸透本体モジュール：640×780×1700mm EDIモジュール：915×780×1700mm PWS貯蔵・分配モジュール：870×780×1700mm |
| 無負荷重量 | 約600kg | 約650kg |
| システム構成 | PF前処理モジュール1セット（250 L方形PE水槽1個含む） RO 2nd 逆浸透本体モジュール1セット EDIモジュール1セット（250 L方形PE水槽1個含む） PWS貯蔵・分配モジュール1セット（250 L方形PE水槽2個含む） | PF前処理モジュール1セット（250 L方形PE水槽1個含む） RO 2nd 逆浸透本体モジュール1セット EDIモジュール1セット（250 L方形PE水槽1個含む） PWS貯蔵・分配モジュール1セット（250 L方形PE水槽2個含む） |
| RM-FCRS250 / FCRS250PF | RM-FCRS500 / FCRS500PF | |
|---|---|---|
| 産水速度 | 250 L/hour | 500 L/hour |
| 分配速度 | 最大33 L/min | 最大33 L/min |
| RO 1st 逆浸透純水産水品質 | ||
| 脱塩率 | >99% (新RO膜使用時) | >99% (新RO膜使用時) |
| RO 2nd 逆浸透純水産水品質 | ||
| 比抵抗値 (25℃) | >0.2 MΩ·cm | >0.2 MΩ·cm |
| 導電率 (25℃) | <5 μS/cm | <5 μS/cm |
| 可溶性有機物除去率 | >99% (MW>300 Dalton) | >99% (MW>300 Dalton) |
| 微粒子及び細菌除去率 | >99% | >99% |
| 微粒子 | <1 個/mL (>0.2μm) (TF端末微濾コンポーネント装着時) | <1 個/mL (>0.2μm) (TF端末微濾コンポーネント装着時) |
| 細菌 | <1 CFU/mL (TF端末微濾コンポーネント装着時) | <1 CFU/mL (TF端末微濾コンポーネント装着時) |
| 給水要件 | ||
| 水源 | 水道水 | 水道水 |
| 圧力 | 1-6 bar | 1-6 bar |
| 温度 | 5-40 ℃ | 5-40 ℃ |
| 導電率 | <2000 μS/cm | <2000 μS/cm |
| 総硬度 (CaCO3換算) | <300 ppm | <300 ppm |
| TOC | <2000 ppb | <2000 ppb |
| 遊離塩素 | <3 ppm | <3 ppm |
| pH | 4-10 | 4-10 |
| 溶存CO2 | <30 ppm | <30 ppm |
| 電源 | 380V, 50Hz | 380V, 50Hz |
| 消費電力 | 約5KW | 約5.5KW |
| 装置寸法 (長×幅×高) | 装置総寸法：2105×780×1700mm うち： PF前処理モジュール：595×780×1700mm RO 2nd 逆浸透本体モジュール：640×780×1700mm PWS貯蔵・分配モジュール：870×780×1700mm | 装置総寸法：2105×780×1700mm うち： PF前処理モジュール：595×780×1700mm RO 2nd 逆浸透本体モジュール：640×780×1700mm PWS貯蔵・分配モジュール：870×780×1700mm |
| 無負荷重量 | 約500kg | 約550kg |
| システム構成 | PF前処理モジュール1セット（250 L方形PE水槽1個含む） RO 2nd 逆浸透本体モジュール1セット PWS貯蔵・分配モジュール1セット（250 L方形PE水槽2個含む） | PF前処理モジュール1セット（250 L方形PE水槽1個含む） RO 2nd 逆浸透本体モジュール1セット PWS貯蔵・分配モジュール1セット（250 L方形PE水槽2個含む） |
| RM-FCR250 / FCR-250PF | RM-FCR500 / FCR500PF | RM-FCR750 / FCR750PF | |
|---|---|---|---|
| 産水速度 | 250 L/hour | 500 L/hour | 750 L/hour |
| 分配速度 | 最大33 L/min | 最大33 L/min | 最大33 L/min |
| RO 1st 逆浸透純水産水品質 | |||
| 脱塩率 | >99% (新RO膜使用時) | >99% (新RO膜使用時) | >99% (新RO膜使用時) |
| 可溶性有機物除去率 | >99% (MW>300 Dalton) | >99% (MW>300 Dalton) | >99% (MW>300 Dalton) |
| 微粒子及び細菌除去率 | >99% | >99% | >99% |
| 微粒子 | <1 個/mL (>0.2μm) (TF端末微濾コンポーネント装着時) | <1 個/mL (>0.2μm) (TF端末微濾コンポーネント装着時) | <1 個/mL (>0.2μm) (TF端末微濾コンポーネント装着時) |
| 細菌 | <1 CFU/mL (TF端末微濾コンポーネント装着時) | <1 CFU/mL (TF端末微濾コンポーネント装着時) | <1 CFU/mL (TF端末微濾コンポーネント装着時) |
| 給水要件 | |||
| 水源 | 水道水 | 水道水 | 水道水 |
| 圧力 | 1-6 bar | 1-6 bar | 1-6 bar |
| 温度 | 5-40 ℃ | 5-40 ℃ | 5-40 ℃ |
| 導電率 | <2000 μS/cm | <2000 μS/cm | <2000 μS/cm |
| 総硬度 (CaCO3換算) | <300 ppm | <300 ppm | <300 ppm |
| TOC | <2000 ppb | <2000 ppb | <2000 ppb |
| 遊離塩素 | <3 ppm | <3 ppm | <3 ppm |
| pH | 4-10 | 4-10 | 4-10 |
| 溶存CO2 | <30 ppm | <30 ppm | <30 ppm |
| 電源 | 380V, 50Hz | 380V, 50Hz | 380V, 50Hz |
| 消費電力 | 約4.5KW | 約5KW | 約5.5KW |
| 装置寸法 (長×幅×高) | 装置総寸法：2105×780×1700mm うち： PF前処理モジュール：595×780×1700mm RO 1st 逆浸透本体モジュール：640×780×1700mm PWS貯蔵・分配モジュール：870×780×1700mm | 装置総寸法：2105×780×1700mm うち： PF前処理モジュール：595×780×1700mm RO 1st 逆浸透本体モジュール：640×780×1700mm PWS貯蔵・分配モジュール：870×780×1700mm | 装置総寸法：2105×780×1700mm うち： PF前処理モジュール：595×780×1700mm RO 1st 逆浸透本体モジュール：640×780×1700mm PWS貯蔵・分配モジュール：870×780×1700mm |
| 無負荷重量 | 約465kg | 約490kg | 約515kg |
| システム構成 | PF前処理モジュール1セット（250 L方形PE水槽1個含む） RO 1st 逆浸透本体モジュール1セット PWS貯蔵・分配モジュール1セット（250 L方形PE水槽2個含む） | PF前処理モジュール1セット（250 L方形PE水槽1個含む） RO 1st 逆浸透本体モジュール1セット PWS貯蔵・分配モジュール1セット（250 L方形PE水槽2個含む） | PF前処理モジュール1セット（250 L方形PE水槽1個含む） RO 1st 逆浸透本体モジュール1セット PWS貯蔵・分配モジュール1セット（250 L方形PE水槽2個含む） |
| 標準構成 | RM-FCUE／FCDE／FCRS／FCR |
| オプション | 別途見積 |
