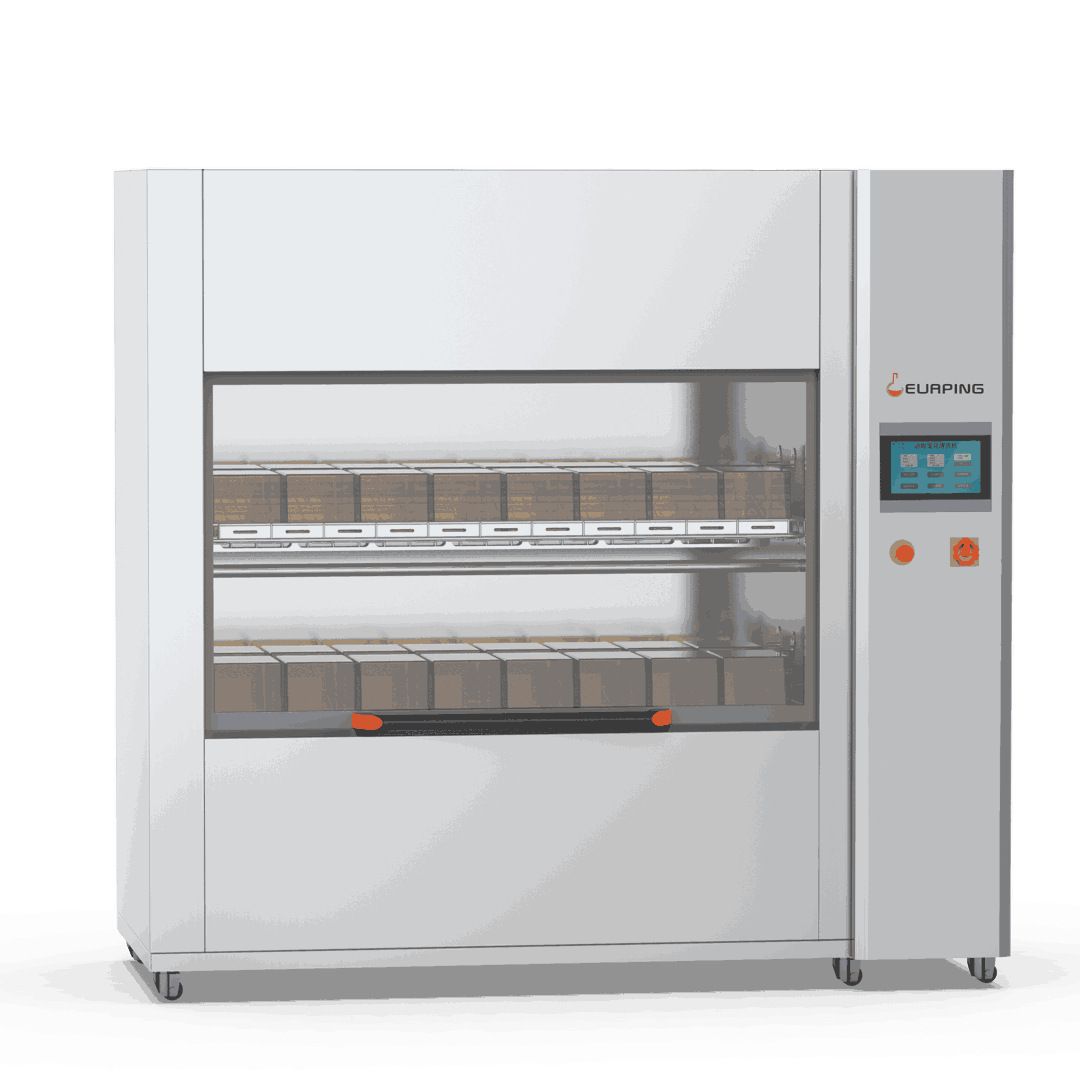

ケージ洗浄機RM-IVC100

製品概要

RM-IVC100実験動物用ケージ洗浄機を洗浄工程に導入することで、ケージの清浄度と均一性を確保し、実験環境の再現性を高めます。これにより、研究結果の信頼性が向上するとともに、実験動物の福祉向上にも寄与します。

1.　製品用途紹介

RM-IVC100は実験動物用洗浄装置であり、動物ケージや給水ボトルなどの器具を自動で洗浄することが可能です。

2.　動作原理

2.1 本装置は軟水を作動媒体として使用し、大流量循環ポンプにより洗浄チャンバー内の水を洗浄配管内で循環させ、スプレーアームを通じてケージを噴射洗浄することで、被洗浄物に対して強力な洗浄効果を発揮します。また、すすぎ工程では、水槽内の清浄な純水を被洗浄ケージに直接噴射し、高いすすぎ性能を実現します。さらに、高温で使用された純水すすぎ水を回収し、次工程の洗浄水として再利用することで、資源の有効活用を図っています。

2.2 酸性洗浄プロセス：酸性洗浄プロセスは、尿石や水垢などの無機系汚れを効果的に除去することを目的としており、特に実験動物用ケージおよび給水器具の洗浄に適している。本工程で使用される洗浄剤は、ポリスルホン（PSU／PSF）、ポリカーボネート（PC）、ポリエーテルイミド（PEI）、ならびにステンレス鋼などの材料と高い適合性を有する、界面活性剤を含まない酸性系高効率洗浄剤とする。十分なすすぎ工程を確保することで、乾燥後に表面へ水垢斑点が形成されるのを防止できる。特にポリスルホン（PS）材料については、界面活性剤を含まない洗浄剤の使用を必須条件とする。

2.3 アルカリ性洗浄プロセス：アルカリ性洗浄プロセスは、噛癖を有する実験動物ケージに付着した各種有機物残渣の除去を主目的とする。本工程では、界面活性剤、リン酸塩および酸化剤を含まないアルカリ性液体の高効率洗浄剤を使用する。なお、アルカリ性洗浄後は、アルカリ成分の残留を防止するため、酸性洗浄剤を用いた中和工程を実施することが推奨される。これにより、材料への影響を抑制するとともに、洗浄後の安全性および再現性を確保する。

3.　製品特長

3.1 構造

ドア構造：人間工学に基づいた設計を採用し、洗浄インターバル時間の短縮と迅速かつ容易な操作を実現する。
ドアシールシステム：シリコーンゴム製シールを採用。

3.2 材質

主要材質：外装材質は AISI 304、洗浄チャンバー内腔材質は AISI 304 とする。

3.3 制御システム

PLC 制御システムを採用し、10.2 インチタッチパネルを搭載する。操作画面では、洗浄水温、すすぎ水温、洗浄時間、すすぎ時間等の洗浄プログラムを編集可能とする。
洗浄プログラム：ユーザーの要求に応じて最大 24 種類のプログラムを設定可能。洗浄モードは、①アルカリ洗浄＋すすぎを組み合わせたモード、②アルカリ洗浄・酸性中和・高温純水すすぎを含むモードの 2 種類を備える。

3.4 洗浄システム

標準洗浄サイクル：洗浄水温 ≥55°C、すすぎ水温 ≥82°C、サイクル時間 ≤4.5 分。標準プログラムには、洗浄、排液、すすぎおよび最終排水工程を含む。洗浄処理能力は 1 サイクル当たり ≥40 ケージとする。
バスケット寸法：1440 mm（L）× 650 mm（W）。洗浄ラックは角度調整が可能であり、噴射カバレッジおよび噴射圧力を向上させることで、洗浄性能を高める。
ウサギ用ケージおよびモルモット用ケージについては、1 サイクル内で酸性洗浄およびアルカリ洗浄を実施可能とし、装置内部に酸性洗浄剤およびアルカリ洗浄剤を各 6 kg 内蔵する。
洗浄アーム設計：スプレーアーム 6 本を装備し、洗浄ノズルおよびすすぎノズルは同一平面上に配置する。洗浄ノズル数は ≥44 個、すすぎノズル数は ≥86 個とし、角度調整可能なケージ設置ラックと組み合わせることで、交差感染のリスクを低減する。

3.5 すすぎシステム

独立したすすぎ用ポンプを備え、揚程 17 m において 45 L/min の噴射すすぎ流量を供給する。ポンプ出力は ≤0.3 kW とし、独立した温度制御水槽、専用噴射配管および専用噴射ポンプを備える。これらは洗浄工程には関与せず、すすぎ水の絶対的な清浄性を確保する。
ノズル吐出圧：洗浄ノズル圧力 ≥1.9 bar、すすぎノズル圧力 ≥2.0 bar。
洗浄循環ポンプ：揚程 13 m における定格流量は 500 L/min、出力 ≤1.5 kW。ポンプヘッド材質は SUS316 とし、ソフトスタート対応インバータ制御を備え、起動時の過大噴射圧による器具へのダメージを低減する。
ケージ設置方式：洗浄チャンバー内のケージは傾斜配置および水平配置が可能であり、自動調整式洗浄ラックにより、マウス・ラット用ケージ、モルモット用ケージおよびウサギ用ケージなど、多様なケージの洗浄に対応する。

3.6 安全保護

ドアインターロック機構：ドアが開放状態の場合、洗浄運転を開始できない構造とする。
非常停止装置：操作パネルに非常停止ボタンを装備する。
停電保護装置：停電時には給水および蒸気配管を自動遮断する。
洗浄チャンバー圧力保護：過圧防止のための圧力解放装置を備える。
断熱保温設計：装置筐体および水槽には断熱・保温設計を採用し、熱損失を最小限に抑え、運用コストの低減を図る。

3.7 洗浄認証および検証

本製品は CE 認証に適合し、CE マーキングを表示する。製造者は ISO 9001、ISO 14001 および ISO 45001 認証を取得している。洗浄性能の検証として、模擬汚染物を用いた洗浄試験（色変化による視認評価）を実施可能とする。また、すすぎ性能の確認には pH 試験紙を使用し、洗浄温度およびすすぎ温度の有効性確認には温度計を使用する。
